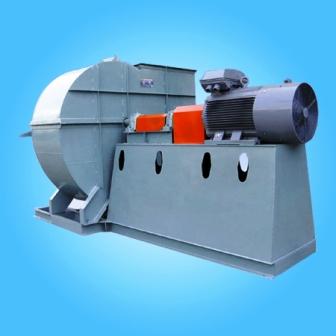

GY4-68型鍋爐通、引風機
作者:admin 發布時間:2020-02-14 18:46


型號:GY4-68型鍋爐通、引風機
用途:
☆風機的用途
       G4-68與Y4-68型鍋爐通、引風機適用于火力發電廠中230T/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時,G4-73亦可用于礦井通風及一般通風。
        通風機輸送的介質為空氣,最高溫度不得超過80°C;引風機輸送的介質為煙氣,最高溫度不得超過250°C。
        在引風機前,必須加裝除塵裝置,以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
☆風機的型式
        1、通風機與引風機制成單吸入、各有№8~16共7個機號。
        2、從電機一端正視,葉輪順時針旋轉稱為右旋風機,以“右”表示;葉輪逆時針旋轉稱為左旋風機,以“左”表示。
        3、風機的出負口位置,以機殼的出風口角度表示。
        4、風機傳動方式為D式,均采用彈性聯軸器傳動。
        5、產品全稱舉例如下:
        G4-68№18D右90°
        Y4-68№18D左0°
        其中G、Y分別表示鍋爐通風機與鍋爐引風機。
☆風機的結構
        風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
        1、葉輪:由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片,保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正,故運轉平穩。同一機號的通、引風機葉輪結構相同。
        2、機殼:機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式:№8~12機殼作成整體結構,不能拆開?!?4~16機殼作成兩開式。對引風機、蝸形板作了適當加厚以防磨損。
        3、進風口:收斂、流線型進風口制成整體結構,用螺栓固定于風機入口側。
        4、調節門:用以調節風機流量的裝置,軸向安裝在進風口前面。調節范圍由0°(全開)到90°(全閉)。調節門的搬把位置,從進風口方向看在右側,右旋風朵搬把由下往上推是由全閉到全開方向;左旋風機搬把由上往下拉是由全閉到全開方向。
        為使調節門各部分正常工作,必須搞好潤滑。對通風機的調節門,采用鈣鈉基潤滑脂潤滑。對引風機,因氣體溫度較高,潤滑脂采用二硫化鉬高溫(260°C)潤滑脂,高溫運轉時仍能保證潤滑作用,№16以上風機在螺塞處加干油。
        5、傳動部分:傳動部分的主軸由優質鋼制成,本風機均采用滾動軸承。軸承箱有兩種形式:№8~16用整體的筒式軸承箱。軸承箱上裝有溫度計和油位批示器(僅引風機)。潤滑油采用30號機械油,油量按油位標志實施,№8-16整體筒式軸承箱如何采用干油時,在軸承箱內滾珠一側應加擋油板,其固定槽互通情予已制。引風機備有水冷卻裝置,因此,須加裝輸水管。耗水量隨氣溫不同而異,一般按0.5~1m3/h考慮。
規格:
G4-68鍋爐鼓風機:
機號
轉速
配用電機
風量
全壓
(No)
(r/min)
(Kw-P)
(m3/h)
(Pa)
8D
1450
18.5
16985-30134
2177-1481
9D
1450
30
24183-42906
2756-1873
960
11
16011-28407
1206-824
10D
1450
55
33173-58856
3403-2315
960
15
21963-38966
1491-1010
730
7.5
16701-29631
863-588
11.2D
1450
90
46606-82688
4276-2903
960
30
30856-54745
1873-1275
730
11
23434-41629
1079-736
12.5D
1450
160
64791-114952
5325-3619
960
45
42896-76106
2334-1589
730
22
32619-57872
1353-912
14D
1450
250-315
91027-161499
6679-4531
960
75-90
60266-106924
2923-1991
730
37
45827-81307
1697-1147
16D
960
160
89960-159606
3825-2599
730
75
68407-121367
2207-1501
580
45
54351-96429
1393-951




機號
轉速
配用電機
風量
全壓
(No)
(r/min)
(Kw-P)
(m3/h)
(Pa)
8D
1450
15
1540~1059
15889~29038
9D
1450
22
1952~1844
22623~28864
30
1756~1344
31984~41345
960
7.5
853~589
14978~27374
10D
1450
45
2413~1658
31033~56715
960
15
1059~726
20546~37549
730
5.5
608~422
15623~28553
11.2D
1450
75
3021~2080
43599~79681
960
22
1324~912
28866~52754
730
11
765~530
21950~40115
12.5D
1450
110
3767~3561
60611~77331
132
3394~2590
85692~110772
960
37
1648~1138
40129~73339
730
18.5
952~657
30515~55768
14D
1450
250
4728~3247
85154~155627
960
75
2070~1422
56378~103036
730
30
1197~824
42871~78350
16D
960
110
2708~2560
84156~107372
132
2433~1854
118979~153803
730
55
1560~1079
63994~116954
580
45
991~677
50844~92922
